Те кто ездят по трассе ночью знают что встречный поток может сильно
ослепить водителя. И многие знают, что приглушенный свет в салоне
здорово предохраняет от ослепления встречным потоком автотранспорта.
Именно поэтому я сделал подсветку в районе ног пассажира и водителя.
Данная схема проверена мной на трех машинах и реализована на данном
автомобиле. Итак начнем: Оборудование и материалы см рисунок ниже: 1. Паяльник (мощностью не более 40Вт - светодиоды и т.п. не терпят перегрева). 2. Светодиодная полоска самоклеющаяся (продается на Митинском рынке по 600 рублей за погонный метр, ее можно резать минимум по 5 сантиметров (3 диода). 3. Олово. 4. Активный флюс. 5. Канифоль (мне нужна была облудить паяльник). 6. Провод монтажный (для колонок 0,2 мм2). 7. Клеммник под отвертку.  Для начала надо немножко разобрать автомобиль, а именно подрулевую защиту. Снимается проще некуда откручиваем 3 винта см рисунок ниже и тянем на себя, клипсы отщелкиваются, и панель у Вас в руках. Не забудте отключить разъемы от кнопок, они Вам еще пригодятся :).  Ну вот у нас в руке кусок

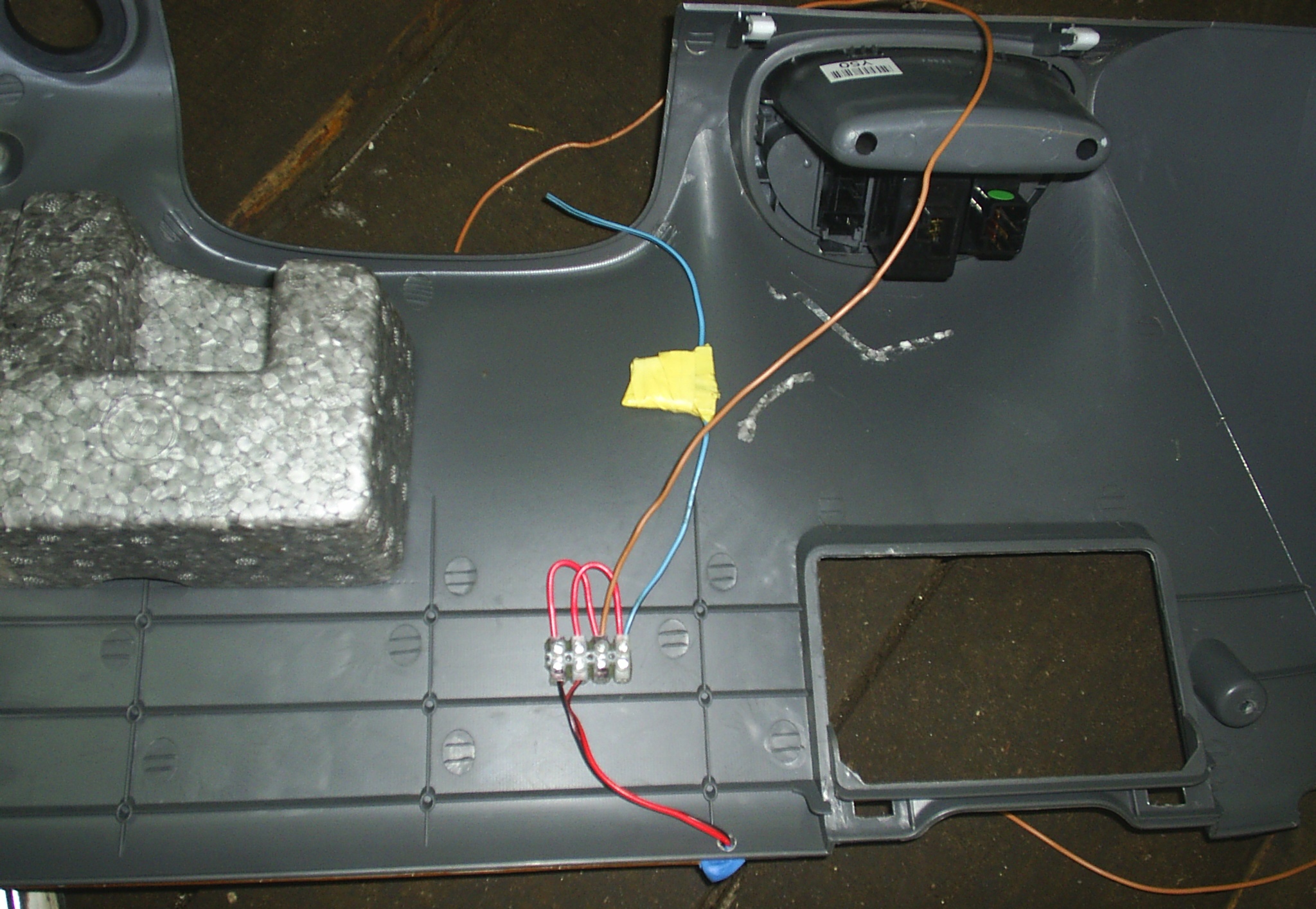

пластика. Берем клеммник под отвертку и клеим его Поксиполом.
Прикручиваем к нему перемычки и 2 провода "+" и "-". На плюсовой провод
ставим предохранитель. См рисунок.

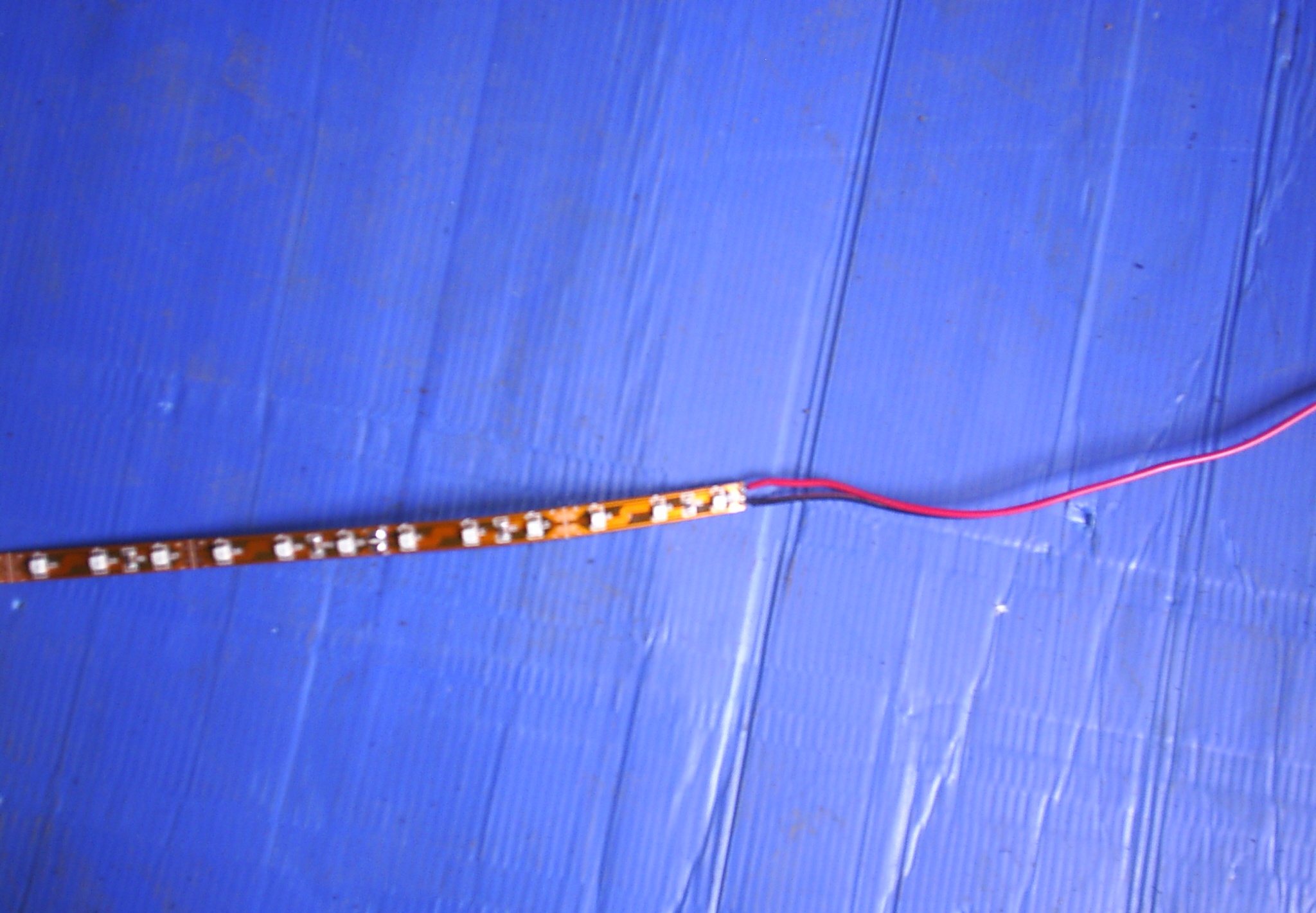

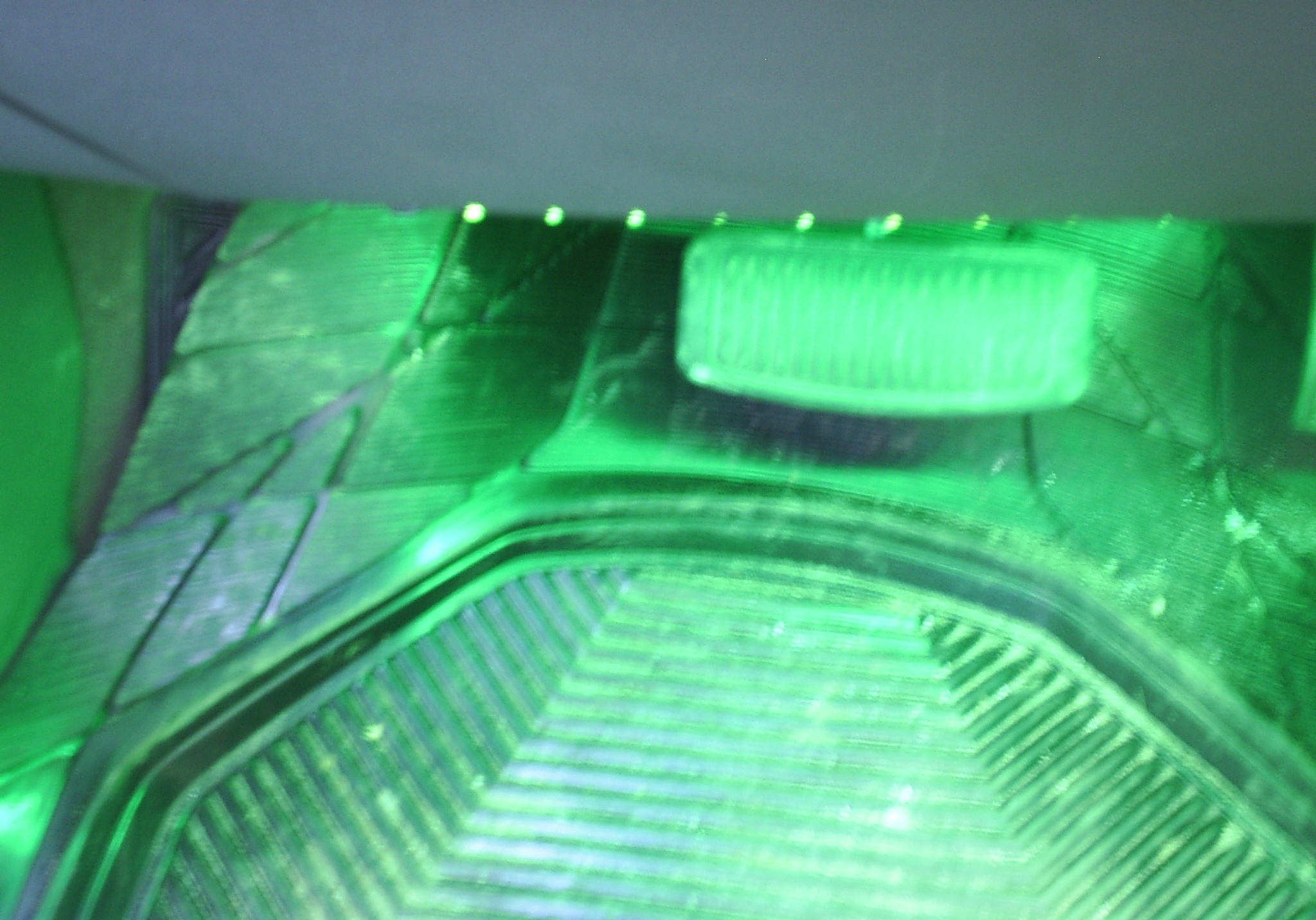

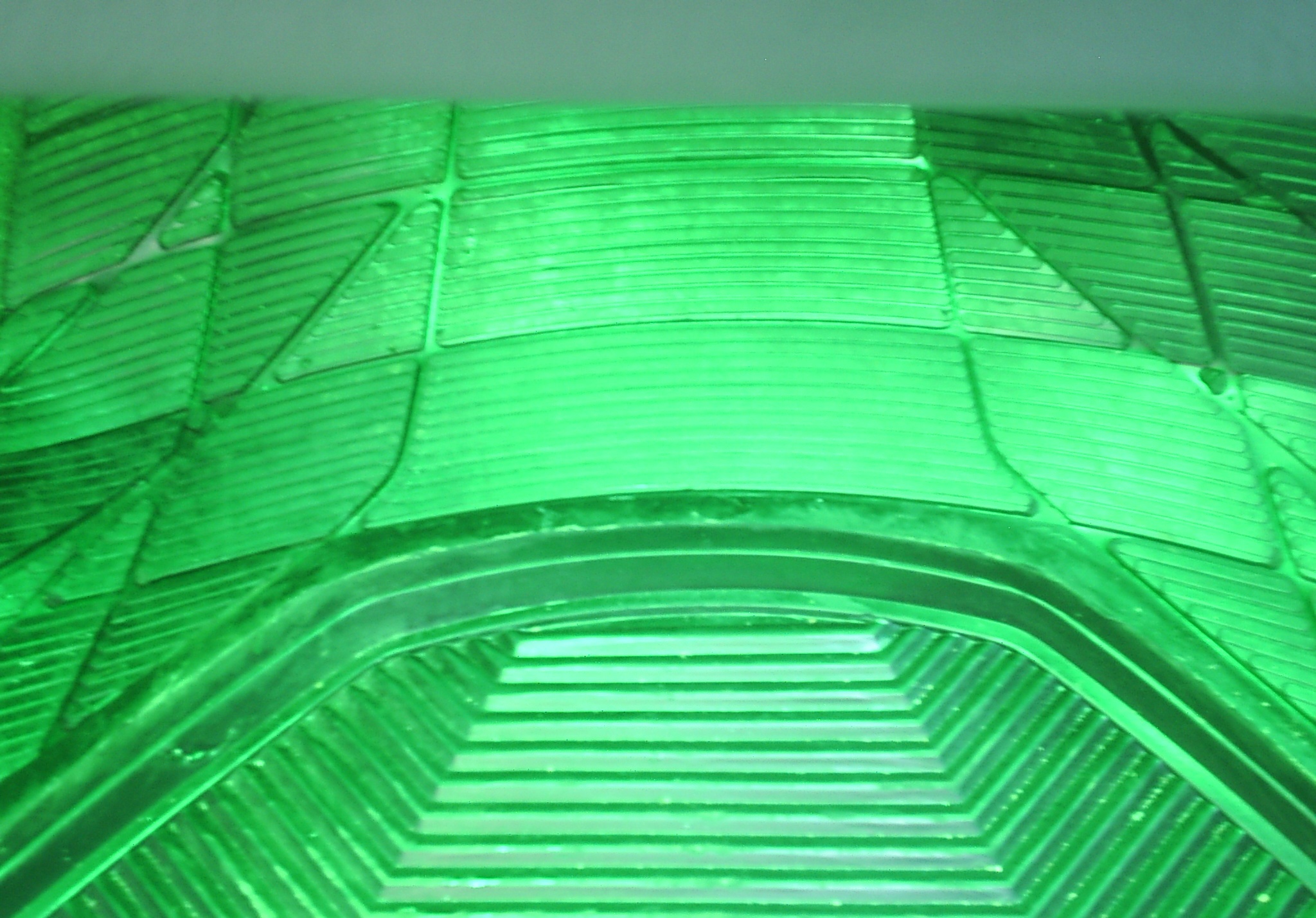

 Отрезаем светодиодную полоску нужной длины и паяем кней провода.  Клеим полоску к нашей пластиковой защите.  Коммутируем провода.  Протаскиваем продод до бардачка - там будет вторая светодиодная подсветка (позиция 1). Зачищаем провод который идет на регулировку яркости подсветки зелено-красный (на нем постоянно +12 вольт при вкл. габаритах (позиция 2).  Теперь вид клеммника за бардачком.  Клеим вторую полоску за бардачком. Подключаем к разъему на картинке выше. Собираем. И получаем.
   |
