I. УЗЛЫ ДЛЯ УТОЛЩЕНИЯ ТРОСА

Простой узел (рис. 1). Это самый простой из всех известных узлов. Чтобы завязать его, надо ходовым концом троса сделать полуузел за его коренной конец. Его можно завязать на конце или на средней части троса. Для этого ходовой конец троса один раз обносят вокруг его коренной части и пропускают в образоваaвшуюся петлю.

Рис. 1. Простой узел: а - левый; б - правый

В зависимости от того, как он завязан, простой узел может быть левым (рис. 1, а) или правым (рис. 1, б).

Это не только самый простой из всех узлов, но и самый маленький по размеру. При натяжении троса он так сильно затягивается, что подчас его очень трудно развязать. К нему как нельзя лучше подходит русская народная пословица: “Не велик узелок, да крепко затянут”.

Этот узел, как ни один другой, портит трос, так как сильно его изгибает. Если, например, для подъема тяжести использовать новый растительный (пеньковый, манильский или какой-либо другой) трос, на котором остался неразвязанный простой узел, то трос, хотя и рассчитанный для подъема данного груза, оборвется, причем в том месте, где завязан простой узел. У моряков принято считать, что прочность нового растительного троса, на котором при сильной тяге был затянут простой узел, который потом развязали, будет меньше в два раза, чем прочность такого же троса, на котором узла не было.

Тем не менее, на флоте простой узел издавна находил применение. При работе с растительными тросами он служил временным средством для предотвращения расплетания их каболок и прядей. Его также вязали через равные промежутки 20-30 сантиметров на наклонных пертах бушприта и утлегаря, чтобы ноги матросов не скользили при работе с передними косыми парусами. Простым узлом с успехом пользовались для крепления деревянных балясин на временных штормтрапах. Этим узлом рыбаки некоторых стран брали так называемый “испанский риф”: завязывали верхний угол кливера, чтобы уменьшить его площадь. Вот, пожалуй, и все случаи использования простого узла моряками в прошлом.

Простой узел может оказаться полезным и в быту. Иногда человек попадает в беду: при пожаре, чтобы спасти жизнь, он из полос простыней связывает узлами веревку. Обычно в таком случае применяют прямой или бабий узел (см. ниже рис. 25, 23). Применяя последний, на концах полосы из простыни нужно завязывать по простому узлу. Это даст гарантию, что бабий узел не развяжется под тяжестью человека, который будет спускаться по связанной веревке из окна.

Простой узел всегда применяют для завязывания на конце нитки, чтобы она не выскальзывала из материи, и для предотвращения расплетания конца веревки, если человек не знает, как наложить марку. Простой узел, несмотря на свою примитивность и свойство сильно затягиваться, является составным элементом многих узлов, о которых мы расскажем позже.

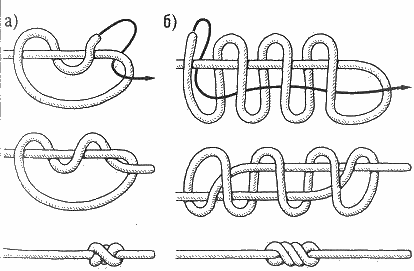

“Кровавый” узел (рис. 2). От простого узла этот узел отличается тем, что его ходовой конец, будучи введен в петлю, еще один раз обносится вокруг коренной части троса. Это почти вдвое увеличивает размеры узла.

Древние жители Перу - инки - пользовались подобными узлами с разным числом шлагов в изобретенном ими узелковом письме. Завязывая узлы на веревках определенного цвета и с числом шлагов внутри каждого узла от одного до девяти, они вели счет до пятизначного числа.

Существуют два способа вязки таких узлов. Если число шлагов не превышает трех, их делают ходовым концом троса внутрь петли (рис. 2, а), а если оно больше, то шлаги делают вокруг коренной части троса и ходовой конец пропускают внутрь (рис. 2, б).

С далеких времен парусного флота такие многократные простые узлы у моряков разных стран назывались “кровавыми”. В реестре наказаний матросов военных флотов прошлого фигурирует забытое в наши дни избиение линьками и плетьми, которые именовались “кошками”. Они представляли собой сплетенную из пенькового троса плетку, имевшую от семи до тринадцати косичек, но чаще - девять. Каждая, из косичек заканчивалась узлом, на котором было от двух до девяти шлагов. “Кошки” подразделялись на простые и воровские. Последние были более тяжелыми. Ими секли за кражу,

При наказании “кошкой” провинившегося матроса принизывали за кисти рук к решетчатому люку, который вертикально ставили на шканцах, или к стволу пушки. Как правило, при этом вдоль обоих бортов выстраивали всю команду корабля и боцман (или его помощник) под барабанный бой наносил удары “кошкой” по голой спине наказуемого. Число ударов исчислялось дюжинами. В зависимости от проступка матрос в наказание мог получить от одной до двенадцати дюжин. Обычно после третьего удара на спине “винившегося появлялась кровь, так как узлы, туго затянутые на концах косичек “кошки”, прорезали кожу (отсюда и название узла). После первой дюжины ударов, окровавленные косички “кошки” слипались в один жгут и удары становились нестерпимыми, матросы теряли сознание и умирали в состоянии шока. Чтобы не терять таким образом в мирное время хорошо натренированных матросов, Британское адмиралтейство в середине XVII века издало ханжеский приказ: после первой дюжины ударов помощник боцмана обязан был разъединить слипшиеся от крови косички “кошки”. Эта процедура носила название “расчесать кошку”. Она повторялась после каждой дюжины ударов. Но даже самые выносливые матросы не могли выдержать шести дюжин ударов, теряли сознание от боли и погибали.

В современном английском языке сохранилось идиоматическое выражение “То scraich the cat - “расчесать кошку”, которое, напоминая о варварском наказании на кораблях, теперь имеет значениеоблегчить страдание”.

В наши дни “кровавый” узел утратил свое назначение и ходит другое применение как в быту, так и в различных профессиях, например, в портняжном и в переплетном деле для утолщения конца нити.

Рис. 2. "Кровавый" узел: а - Первый способ вязки; б - второй способ вязки

Восьмерка (рис. 3). Этот узел считается классическим. Он составляет основу полутора десятков других, более сложных узлов различного назначения. В том виде, в каком он изображен здесь, этот узел в морском деле служит отличным стопором на конце троса, чтобы последний не выхлестывался из шкива блока. В отличие от простого узла он даже при сильной тяге не портит трос и его всегда можно легко развязать. Чтобы связать восьмерку, надо ходовой конец троса обнести вокруг коренного и затем пропустить в образовавшуюся петлю, но не сразу, как в простом узле, а заведя сначала его за себя же.

В повседневной жизни восьмерка находит широкое применение. Прежде всего, она очень удобна для закрепления троса, когда он проходит сквозь отверстие в каком-нибудь предмете, например, в деревянной рукоятке веревочного стартера подвесного мотора.

Этот узел можно применить для веревочных ручек деревянного ведра или бадьи, если веревка проходит сквозь два отверстия на выступающих концах деревянных клепок. В этом случае, продев веревку в оба отверстия, на ее концах с внешних сторон клепки завязывают по восьмерке. Двумя восьмерками можно надежно прикрепить веревку к детским санкам. Чтобы рука не соскальзывала с конца собачьего поводка, советуем завязать восьмерку. Кроме этого, она неплохо служит для крепления струн к колкам скрипок, гитар, мандолин, балалаек и других музыкальных инструментов.

А Рис. 3- Восьмерка

Стивидорный узел (рис. 4). Как и восьмерка, этот узел является стопором для тросов, проходящих через шкивы блоков. Вяжется он таким же способом, но с той лишь разницей, что ходовой конец вводится в петлю после того, как будет обнесен вокруг коренного конца троса дважды. При затягивании этого узла надо следить, чтобы шлаги на коренном конце не перекрутились и не проскочили в петлю. Затянутый стивидорный узел легче развязать, если потянуть за петлю, которая находится ближе к коренному концу.

Название этого узла - американского происхождения. Оно впервые появилось в толковом словаре английского языка Уэбстера в 1890 году. Составители этого словаря заимствовали его из руководства по вязке узлов, выпущенного американской канатной фирмой “Стивидор роупс”.

Рис. 4 - Стивидорный узел

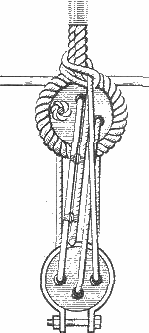

Юферсный узел (рис. 5). Этот старинный морской узел во времена парусного флота применялся для натягивания вант с помощью тросовых талрепов и юферсов. Его вязали на конце талрепа, чтобы последний задержать в отверстии юферса. На схеме даны два способа его вязки. Первый способ (рис. 5, а), основанный на простом узле, предусматривает ввод ходового конца в петлю снизу между коренным и годовым концами с последующим пропуском его под себя. Второй способ вязки юферсного узла (рис. 5, б) предусматривает завязывание восьмерки и протаскивание обоих кондов в соответствующие ее петли, как это показано двумя стрелками.

Особенность юферсного узла в том, что его сравнительно легко развязать даже в том случае, если он сильно затянут.

Рис. 5. Юферсный узел:
а — первый способ вязки; б — второй способ вязки

Устричный узел (рис. 6). Несмотря на свое название, этот узел, как и восьмерка, благодаря своей симметрии, с успехом применяется музыкантами для крепления на колках струн скрипки, гитары, мандолины и других музыкальных инструментов. По своим размерам затянутый устричный узел намного больше восьмерки, и поэтому его используют в тех случаях, когда отверстия на колках по каким-либо причинам больше, чем нужно для той или инок струны.

У этого узла есть одна особенность завязывания: он затягивается в два приема (рис. 6, а). Сначала завяжите бегущий простой узел (см. ниже рис. 82) и затяните его. Пропустив ходовой конец троса в петлю, еще раз затяните узел. Если устричный узел затягивается в один прием, то он формируется неправильно.

На рис. 6, б показана схема устричного узла, свидетельствующая о его симметричности. В таком виде он может служить неплохим декоративным узлом-орнаментом для отделки женского платья или рисунком для вышивания.

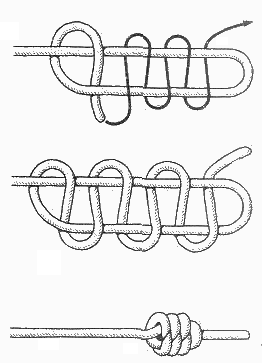

Многократная восьмерка (рис. 7). Представьте себе, что вам необходимо обвязать веревкой большую картонную коробку, тюк или старый чемодан. Сделав это, вы обнаружили, что полтора метра веревки остались неиспользованными. Обвязав ходовой конец веревки вокруг той ее части, за которую вам предстоит нести этот груз, многократной восьмеркой вы не только укоротите веревку, но и сделаете удобную ручку для этой ноши. Узел “многократная восьмерка” может быть применен всех случаях, когда возникает необходимость временно укоротить трос или исключить ненадежную часть его длины из работы, если есть опасение, что он оборвется. Многократная восьмерка - неплохая ручка и для собачьего поводка и для веревки детских санок.

Чтобы узел получился ровным и тугим, по мере его завязывания утягивайте каждый шлаг, передвигая его к предыдущему. Если вам потребуется потом использовать всю длину веревки, многократную восьмерку нетрудно развязать. Как бы сильно она ни была затянута, веревки этот узел не испортит.

Рис. 6. Устричный узел:
а — схема вязки; б — узел-орнамент

Рис. 7. Многократная восьмерка

“Пожарная лестница” (рис. 8). В повседневной деятельности моряков, верхолазов-монтажников, строителей, пожарных, горноспасателей и скалолазов нередко возникает необходимость в использовании так называемого шкентеля с мусингами. Шкентелем на флоте называют вертикально висящий растительный трос, закрепленный за что-нибудь верхней частью, а мусингами - утолщения на нем, вплетенные в него в виде узлов, через равные промежутки. С помощью таких тросов матросы садятся в стоящие у борта корабля шлюпки. Но изготовленный шкентель с мусингами е всегда оказывается под рукой, когда срочно нужно спуститься по тросу за борт или подняться по отвесной стенке, если нет ни лестницы, ни штормтрапа. Представьте себе, например, такую ситуацию. С палубы стоящего в порту судна в воду упал человек. На палубе лежит свободная бухта растительного троса. Если вы бросите упавшему конец, то едва ли он сможет по нему подняться на борт: трос может оказаться синтетическим, а в порту на поверхности воды обычно есть слой нефти. Руки упавшего за борт человека будут скользить по тросу, не имеющему мусингов. В такой ситуации выручает “пожарная лестница”.

Рис. 8. “Пожарная лестница”

Как уже упоминалось, простой узел является составным элементом многих полезных узлов. “Пожарная лестница” состоит из серии простых узлов, которые очень быстро вяжутся один за другим (за полминуты можно завязать 20 узлов). Она великолепна своей простотой и эффективностью, но требует навыка и четкости в выполнении.

Вязка этого узла начинается с формирования определенного числа калышек, заведенных друг за друга. Возьмите в левую руку ходовой конец троса, отступя от его края 15-20 сантиметров. Сделайте первую калышку диаметром не более 10 сантиметров таким образом, чтобы коренной конец троса был снизу. Затем сделайте точно такую же калышку и прижмите большим пальцем левой руки к кончикам остальных. Точно таким же образом сделайте 5-7 калышек, ровно уложенных одна на другую. Чтобы они не съезжали и не перепутывались, наденьте их на вытянутые вверх пальцы (кроме большого) левой руки. У вас получится своего рода веревочный “стаканчик”. Осторожно снимите его с пальцев так, чтобы он не рассыпался и не сплющился. Теперь ходовой конец, который вы держали в левой руке, пропустите внутрь этого “стаканчика” и выведите его наружу с другой стороны. Положите “стаканчик” на левую ладонь и обхватите его со всех сторон пятью пальцами. Загнутыми кончиками пальцев правой руки придерживайте верхний шлаг “стаканчика” и медленно, без рывков, тяните за ходовой конец троса, торчащий из “стаканчика” вверх. По мере вытягивания этого ходового конца на нем будут завязываться простые узлы. Их число будет соответствовать числу сделанных калышек, а расстояние между ними - длине их окружности.

Описанным способом узлы можно быстро завязать, закрепить один конец веревки за батарею, за ножку кровати (стола), другой конец выбросить в окно и при необходимости спуститься по веревке вниз (например, в случае пожара).

Возможна и такая ситуация. Нужно вытащить застрявший в грязи автомобиль. Есть длинная веревка и люди, готовые оказать помощь. Чтобы им было удобнее тянуть, завяжите на земле “пожарную лестницу” с таким расчетом, чтобы узлы шли примерно через каждый метр.
